磁感應強度對電磁水表計量性能的影響
發布時間：2021-05-15 08:18:08

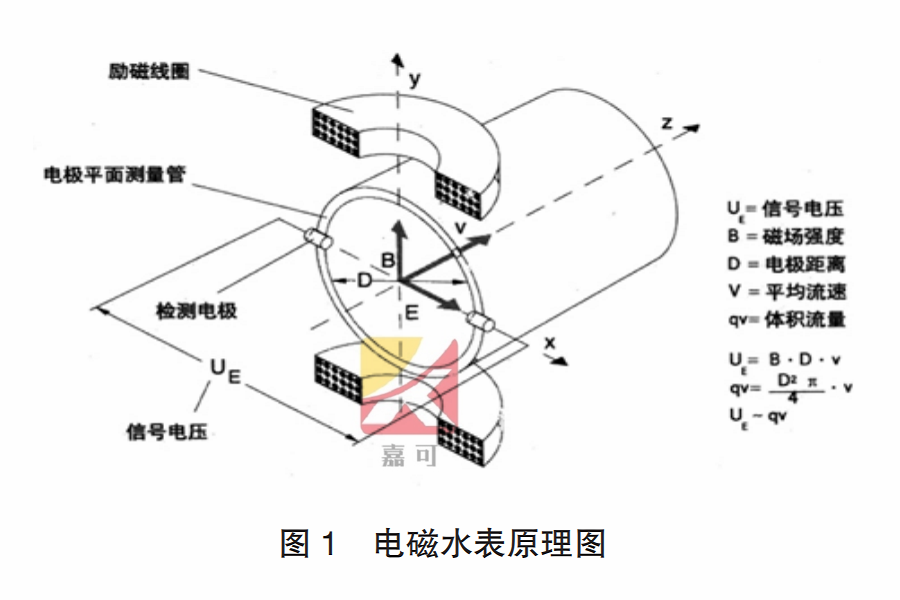

電磁水表工作原理和電磁流量計相同，是基于法拉第電磁感應定律的儀表，當導體在磁場中作切割磁力運動在其兩端就會產生感應電動勢，圖1為電磁水表原理圖。
流體中的感應電動勢由位于徑向彼此相對的兩個電極測出。信號電壓UE正比于磁感應強度B、電極間距D和平均流速V。磁感應強度B和電極間距D是常數，信號電壓UE與平均流速V成正比關系：UE=B·D·V；由此可以得出平均流速V，進而根據下式得出流量：Q=πD2·V/4。
磁鐵磁感應強度大小對電磁水表計量性能有影響，條件相同的情況下，磁感應強度越大，對水表計量性能影響越大。當磁感應強度小于0.3T時其計量性能處于合格范圍之內。當磁感應強度大于0.4T時計量誤差變化較大，出現不合格情況，均為常用和分界流量不合格；最小流量和分界流量計量性能受磁鐵的影響相對較明顯；常用流量計量性能誤差變化量均小于最小流量和分界流量變化量；磁鐵對電磁水表的影響較大部位分別為底部，前端和后端；磁鐵對電磁水表計量性能影響主要為負向計量偏差；磁鐵去除后電磁水表計量性能恢復到無磁干擾的正常狀態。
由上可知，具有一定磁感應強度的磁鐵對電磁水表的計量性能有負向影響。因此有必要進一步優化電磁水表對磁感應的抗干擾能力（如提高電磁水表勵磁線圈和磁鐵之間的距離、表體外加裝帶鎖鐵皮箱、設計制造時加裝磁屏蔽機構等），以保證電磁水表的計量準確。
