超聲波流量計安裝應用過程中應注意的問題
發(fā)布時間：2021-04-14 08:58:57

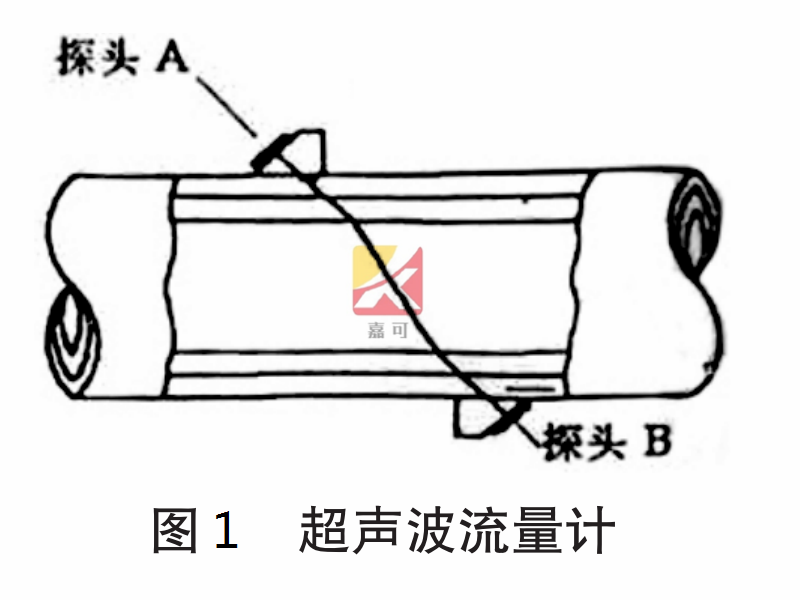

超聲波流量計測量原理是通過測量流速來確定流量，上游探頭A將超聲波傳遞到下游探頭B，下游探頭B將超聲波傳遞到上游探頭A，超聲波在兩探頭之間傳播的時差可以測量出來液體的流速。如圖1所示。
超聲波流量計經常用于測量含有固體懸浮物的液體。在液體中含有顆粒時，流量計測量的是顆粒的速度。因為超聲波的反射物是固體，當流體流速慢時，固體顆粒漂浮在管道上面或沉積在管道底部都有可能產生錯誤計量。因此，在應用中，考慮采用具有自身補償功能的超聲波流量計，在安裝超聲波流量計探頭之前，必須在管道上打磨出一片比傳感器大的光滑面積，去除鐵銹和垢物，管道必須出現金屬的光亮。
安裝超聲波流量計應避免安裝在劇烈震動的管道上，使用水平管道時，一般應安裝在管道的側面，避免安裝在頂部、下部（可能產生干擾信號），安裝點要遠離節(jié)流閥、噴口式在漸離細管道上。另外，管道中普遍存在氣泡，如果氣體聚集處占據一定的有效載面積，則流量計將產生計量誤差，同時，也會使超聲波發(fā)生散射影響流量計的正常工作。因此，可采取在管道上游焊接排氣閥將會減少氣體對流量計準確計量的影響。
其次，超聲波流量計易受外界噪聲的干擾，一般需要對儀表及儀表柜加裝接地裝置。在使用超聲波流量計時，還應考慮管道結垢對計量數據準確度的影響。對結垢較厚或不標準管徑的管道使用超聲波流量計計算流量時，如果仍按標準管徑輸入儀表就會產生計量上較大的誤差，特別是對某些使用時間較長的管道，管徑難以測量，使超聲波信號難以通過。對于此種使用時間較長的管道，一般采取將加裝超聲波流量計的管道更換為符合超聲波流量計安裝條件的直段標準不銹鋼管，即可確保超聲波流量計的準確計量。
